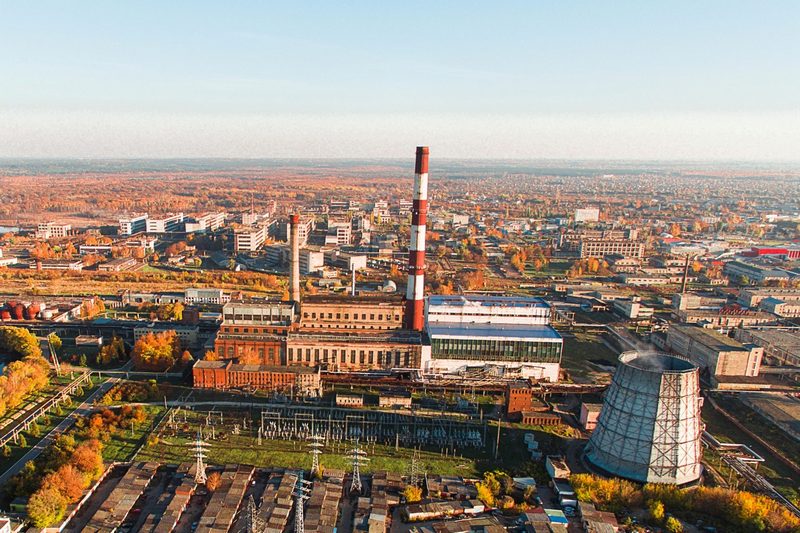

Рабочая документация для филиала ПАО «КВАДРА» – «Тамбовская генерация»

Выполнена рабочая документация для филиала ПАО «КВАДРА» – «Тамбовская генерация» по ОРУ-110кВ, 35кВ и ГРУ-6кВ Тамбовской ТЭЦ.

Главная схема электрических соединений имеет распределительные устройства трех уровней напряжений: ОРУ-110кВ, ОРУ-35кВ и ГРУ-6кВ.

ОРУ-110кВ выполнено по схеме: двойная система шин (I СШ и II СШ) с обходной системой шин (ОСШ) с фиксированным распределением присоединений. К системам шин ОРУ-110кВ подключено шесть воздушных линий.

ГРУ-6кВ выполнено по схеме: двойная система шин с рабочей и трансферной системами шин.

Турбогенераторы ТГ-7, ТГ-8 подключены через блочные трансформаторы 3Т, 4Т соответственно к I и II СШ-110 кВ.

Связь между ОРУ-110кВ и ГРУ-6кВ осуществляется через трехобмоточные трансформаторы 110/11/6кВ 1Т и 110/35/6кВ 2Т, которые подключены к шинам I и II секции рабочей СШ ГРУ-6кВ.

Релейная защита и автоматика выполнена с использованием шкафов производства ООО НПП «ЭКРА», АО «РАДИУС Автоматика».

Применение всех проектных решений позволит минимизировать эксплуатационные издержки, обеспечит при этом высокий уровень надежности работы оборудования, непрерывный процесс генерации, передачи и распределения электрической энергии.
